Новое в сегменте безмасляных компрессоров - модельный ряд EO BOGE.
Модульная концепция, позволившая создать умное компактное комплексное решение!
|
ПРАКТИЧЕСКИ БЕСШУМНЫЕ Чем ближе к рабочему месту устанавливается компрессор, тем больше вопросов возникает к уровню производимого им шума. Здесь вне конкуренции спиральный компрессор BOGE с его практически бесшумной работой и практически без вибраций, к примеру идеально подходящий для лабораторий и больниц. |
БЕЗМАСЛЯНЫЕ Спиральные компрессоры не требуют смазки, т.к. в алюминиевых спиралях, находящихся в камере сжатия, отсутствует трение. Это важное преимущество гарантирует 100% качество безмасляного сжатого воздуха. Кроме того, отпадает необходимость в водо-масляном сепараторе для разделения конденсата. |
ЭФФЕКТИВНЫЕ Стандартная система управления FocusControl 2,0 способна управлять четырьмя спиральными модулями, размещенными горизонтально в одном корпусе и до 4 компрессоров серии EO, включающих в себя вышеназванных 16 модулей. Наблюдение за работой системы производится посредством цветного LCD-дисплея и позволяет оптимизировать эффективность работы до 16 модулей сжатия, работающих в составе системы. |
КОМПАКТНЫЕ Результатом оптимизированного расположения компонентов компрессоров BOGE серии EO является минимизация занимаемой ими площади. |
УНИКАЛЬНЫЕ
В некоторых сферах с особенно высокими требованиями абсолютное отсутствие масла в сжатом воздухе является обязательным. Однако в сегменте безмасляных компрессоров малой и средней производительности (≤ 22 kW) до сих пор не предлагалось компрессоров, которые были бы практически бесшумными и компактными, что позволяло бы их устанавливать поблизости от рабочего места. Поэтому компания BOGE разработала серию компрессоров EO, спиральные блоки сжатия которой работают практически бесшумно и без вибраций. Модульность концепции (от 1 до 4 блоков сжатия, размещаемых в одном компрессоре) позволяет изготовить компрессор под определенные потребности с максимальным количеством возможностей - на ресивере, с рефрижераторным осушителем, сдвоенный компрессор, а так же с циклонным сепаратором.
ПРИНЦИП КОНСТРУКЦИИ

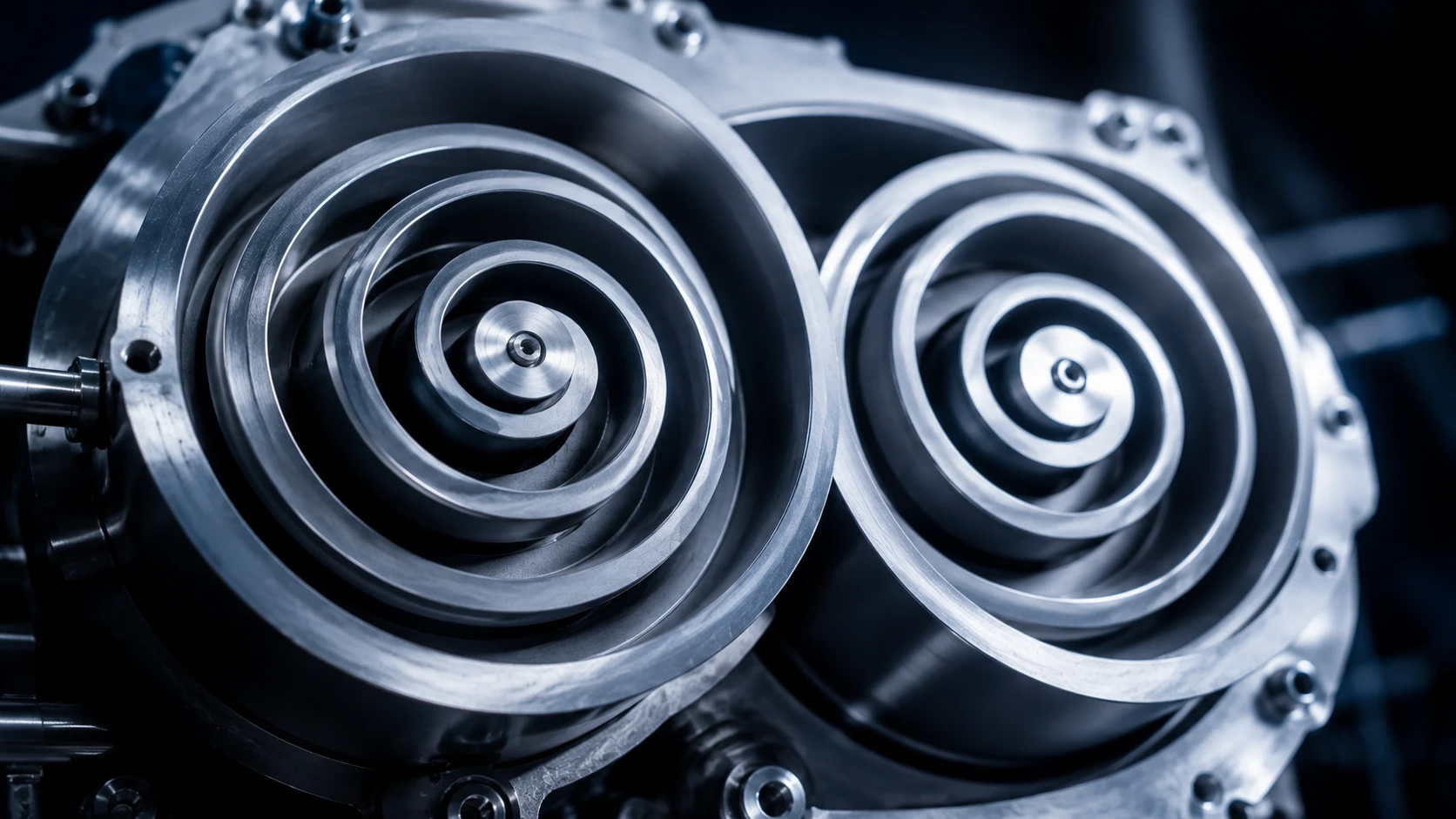

Сердцем безмасляного компрессора BOGE серии EO является один или несколько спиральных блоков сжатия. В каждом блоке задействованы две спирали, одна из которых неподвижна, в том время как вторая совершает относительно первой планетарное движение. Хотя спирали работают в паре, они не соприкасаются друг с другом. Всасываемый воздух в процессе сжатия продвигается во все более сужающуюся полость к центру спирали, благодаря чему производится абсолютно свободный от пульсаций и масла сжатый воздух. Эффективность компрессора еще более возрастает, благодаря двухступенчатой системе охлаждения. В корпусе компрессора можно разместить до четырех блоков сжатия, если необходимо увеличить его производительность.
В диапазоне мощностей от 5,5 до 22 KW компрессоры BOGE серии EO производят безмасляный сжатый воздух с давлением 8 и 10 bar.
Сферы применения
Медицина
В сферах с высокими требованиями, таких, как стоматологические кабинеты и больницы, клиенты доверяют безмасляному на 100% сжатому воздуху BOGE.
Фармацевтическая индустрия
В фармацевтической индустрии использование 100% безмасляного сжатого воздуха является стандартом. Компрессоры BOGE серии EO не допускают даже минимальных рисков попадания масла в производимый сжатый воздух.
Стоматологиеские кабинеты
Абсолютно чистый безмасляный сжатый воздух защищает здоровье пациентов и обеспечивает бесперебойную работу медичинского оборудования. Спиральные компрессоры BOGE серии EO работают без вибраций и шума, а компактный EO 6 можно разместить даже в процедурной комнате.
Сельское хозяйство
Как в производстве молока, так и в небольших производствах по переработке пищевой продукции ценится чрезвычайно тихая работа спиральных безмасляных компрессоров с низким уровнем вибрации и абсолютной защитой от загрязнений.

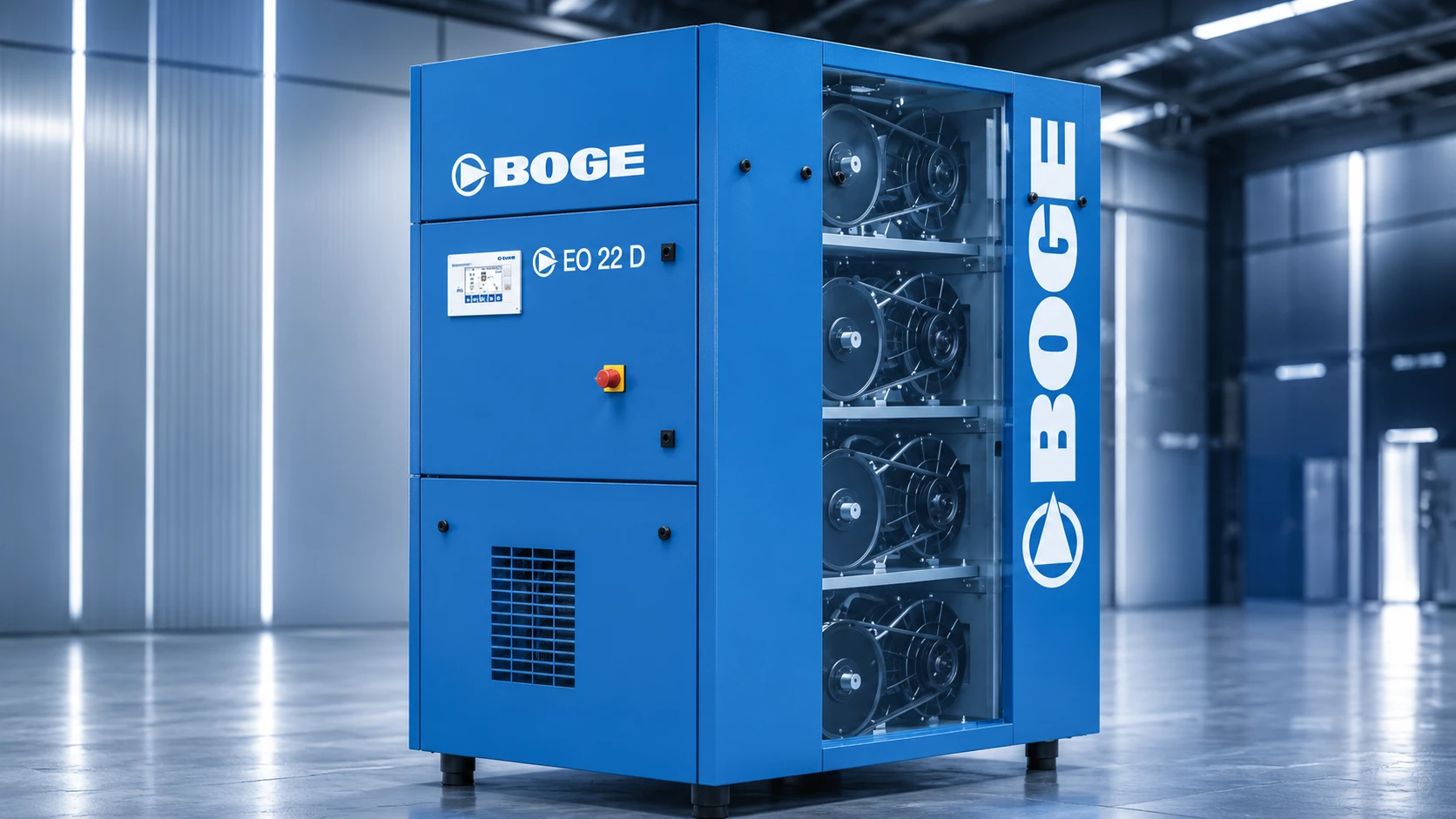

МОДЕЛЬНЫЙ РЯД КОМПРЕССОРОВ BOGE СЕРИИ EO
| Модель | Максимальное давление, бар | Мощность электродвигателя, кВт | Эффективная производительность*, м3/мин | Уровень шума**, dB (A) |
| EO 6 | 8 | 5,5 | 0,62 | 62 |
| EO 6 | 10 | 5,5 | 0,49 | 59 |
| EO 6 D | 8 | 5,5 | 0,62 | 62 |
| EO 6 D | 10 | 5,5 | 0,49 | 59 |
| EO 6 R | 8 | 5,5 | 0,62 | 62 |
| EO 6 R | 10 | 5,5 | 0,49 | 59 |
| EO 6 DR | 8 | 5,5 | 0,62 | 62 |
| EO 6 DR | 10 | 5,5 | 0,49 | 59 |
| EO 6 TR | 8 | 2*5,5 | 2*0,62 | 62 |
| EO 6 TR | 10 | 2*5,5 | 2*0,49 | 59 |
| EO 11 | 8 | 11 | 1,24 | 62 |
| EO 11 | 10 | 11 | 0,98 | 59 |
| EO 11 D | 8 | 11 | 1,24 | 62 |
| EO 11 D | 10 | 11 | 0,98 | 59 |
| EO 16 | 8 | 16,5 | 1,86 | 62 |
| EO 16 | 10 | 16,5 | 1,47 | 59 |
| EO 17 | 8 | 16,5 | 1,86 | 62 |
| EO 17 | 10 | 16,5 | 1,47 | 59 |
| EO 17 D | 8 | 16,5 | 1,86 | 62 |
| EO 17 D | 10 | 16,5 | 1,47 | 59 |
| EO 22 | 8 | 22 | 2,48 | 64 |
| EO 22 | 10 | 22 | 1,96 | 61 |
| EO 22 D | 8 | 22 | 2,48 | 64 |
| EO 22 D | 10 | 22 | 1,96 | 61 |
* Производительность компрессора измерена по ISO 1217, приложение C
** Уровень звукового давления измерен по DIN EN ISO 2151
Спиральные компрессорные установки серии EO поставляются полностью готовыми к работе. Для запуска в эксплуатацию необходимо подвести к компрессору электропитание и подключить его к пневмосети.
Комплектация компрессора серии EO включает в себя следующие компоненты:
- спиральный блок сжатия
- приводной электродвигатель IP 55 / ISO F / IE 3
- вентилятор охлаждения
- шумизолированный шкаф
- электрошкаф с электропроводкой
- контактор «звезда-треугольник»
- трасформатор электропитания
- электронный датчик давления
- микропроцессорную систему управления Focus 2.0, с ЖК-экраном высокой контрастности
- кнопку аварийного отключения
- защитное реле электродвигателя
- разгрузочный клапан ступени сжатия с магнитным клапаном управления
- обратный клапан
- предохранительный клапан ступени сжатия
- теплообменник ступени сжатия
- воздушный фильтр всасывания
- панельный фильтр всасывания
- система привода (шкивы, ремни, станины, система настройки, защитный кожух).
